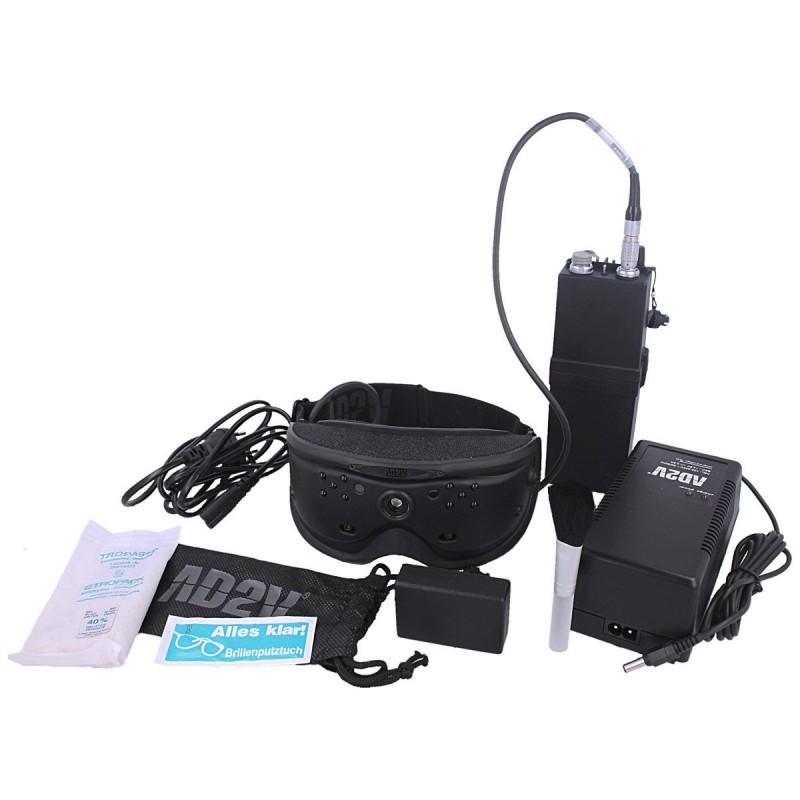

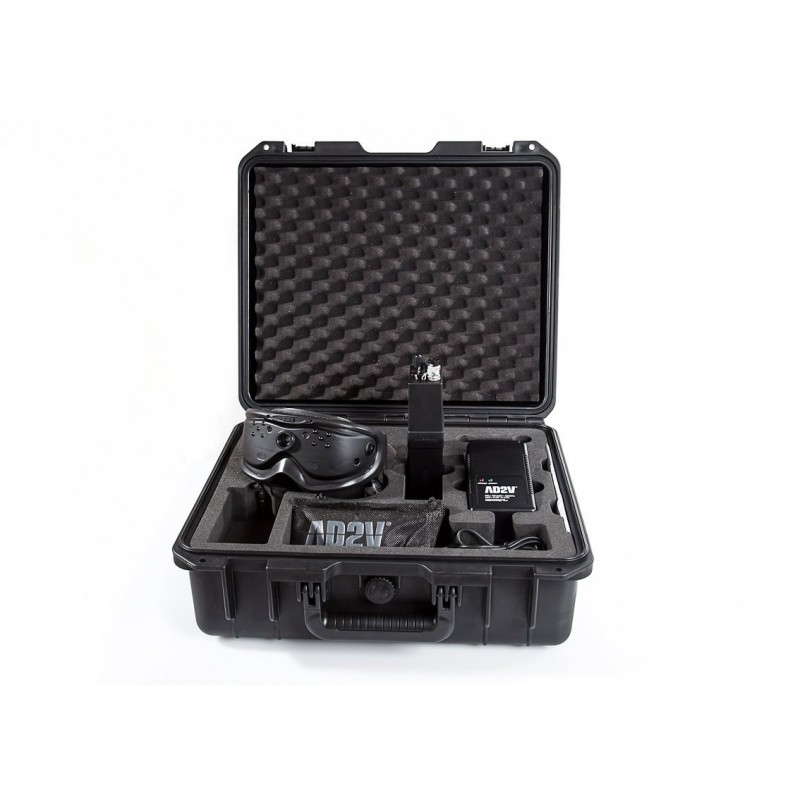

Noktowizor DNVG-PM1 Digital Night Vision Goggle (100001)

System LUXITER zapewnia unikalne interfejsy analogowe i cyfrowe, takie jak eksportowanie strumienia obrazu noktowizyjnego do rejestracji lub transmisji radiowej, import informacji ze źródeł zewnętrznych, np. Druga kamera, polecenia sterujące z / do innych urządzeń i podpowiadanie poleceń tekstowych.

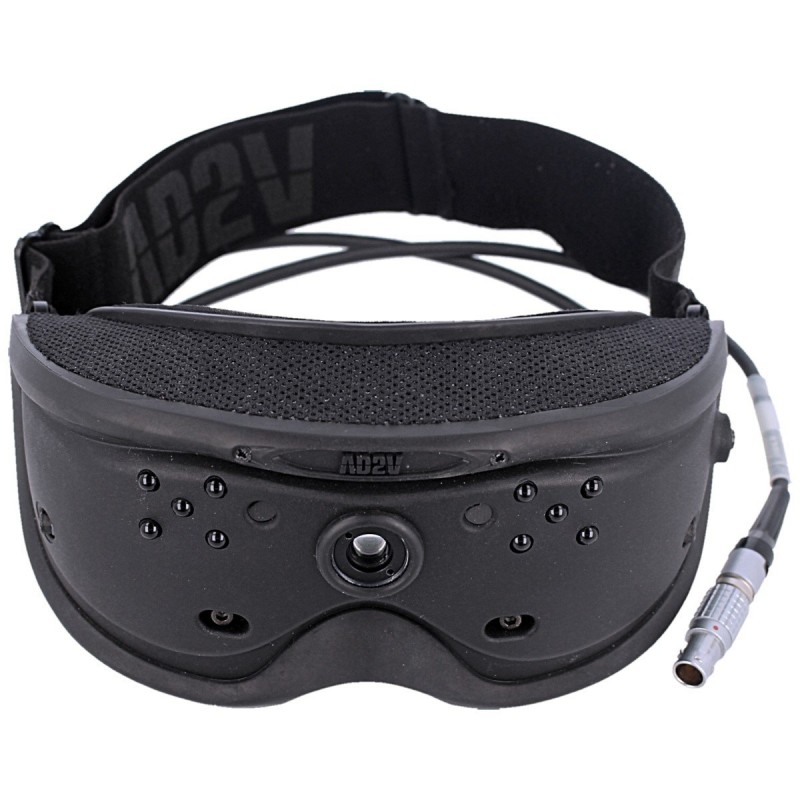

1. Obiektyw
Stały focus / chronić przed kurzem
2. Ustawianie ostrości dla oka lewego / prawego
Obrócić śrubę w lewo / prawo odpowiednim narzędziem regulacji
Uwaga: Zamknąć drugie oko
3. Ustawianie odległości oka lewego / prawego
Obrócić śrubę w lewo / prawo odpowiednim narzędziem regulacji, aż pojawi się obraz
Uwaga: Zamknąć drugie oko

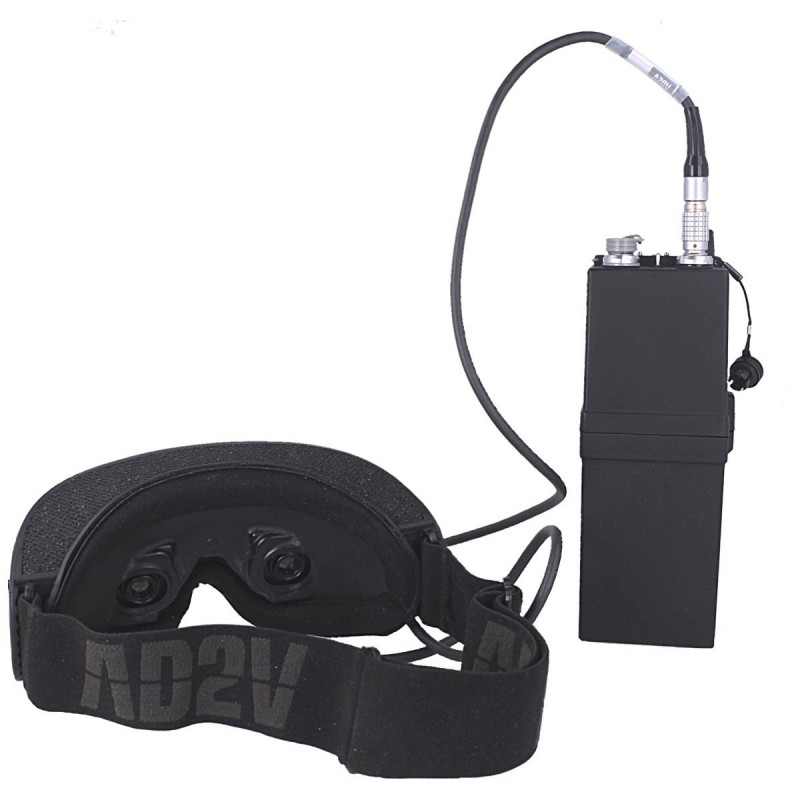

4. Kabel zasilający / przesyłający dane. Podłączenie do baterii (Power-pack)
Wtyczkę podłączać tylko do gniazda z czarną osłonka
Odłączyć wtyczkę, po prostu wyciągając ją z powrotem
5. Opcjonalnie podświetlenie na podczerwień.
Intensywność IR może być regulowana przez obrót pokrętła IR (pkt 16)
6. Przełącznik intensywności światła
Nie wciśnięty: Pozycja standardowa / Normalna czułość
Wciśnięty: Wysoka czułość / Do użytku zewnętrznego bez IR (podczerwieni)
7. Gogle wstrząsoodporne
Absorbowanie: Odporne na wstrząsy / Absorbujące wstrząsy
8. Czujnik natężenia światła
Automatycznie dostrajają obraz w zależności od natężenia światła

4. Kabel zasilający / przesyłający dane. Podłączenie do baterii (Powerpack)
Wtyczkę podłączać tylko do gniazda z czarna osłonka.
Odłączyć wtyczkę, po prostu wyciągając ją z powrotem
9. Pasek elastyczny
Elastyczne nagłowie umożliwiające płynną regulację
10. Poduszki na górną część twarzy
Wymienne poduszki w różnych rozmiarach
11. Okulary
Regulacja na przedniej tarczy (pkt 2 i pkt 3)
12. Poduszki na dolną część twarzy
Wymienne poduszki w różnych rozmiarach

13. Włącznik do aktywacji / kontroli dodatkowych funkcji
Zależnie od podłączonego akcesorium (np. Dane-inIout, Radio itp.)
14. Włącznik on / off
Włączani i wyłączanie gogli
15. Preselektor dla wewnętrznej / zewnętrznej kamery
Kamera zewnętrzna jest wyposażeniem dodatkowym
16. Regulator podczerwieni IR
Można uruchomić i wyregulować w razie potrzeby
17. Zamek do odłączania baterii od Power-pack’a (górna część modułu)
18. Gniazdo do kabla zasilanie / dane (pkt 4) do podłączenia gogli
Czarna osłonka, uwaga na czerwone oznaczenia!
19. Włącznik Menu do selekcji / wyboru danych
By aktywować / deaktywować Data Fade in/out
20. Gniazdo na dodatkowe funkcje
Funkcja włóż/wyciągnij dla akcesoriów, np. dane-in / out, radio, itp.
Szara osłonka (NIE MYLIĆ Z GNIAZDEM DO KABLA OD DANYCH!)
Uwaga na czerwone oznaczenia! Patrz Diagram.

PRZEWODNIK UŻYTKOWANIA

INSTRUKCJA INSTALACJI

Środki ostrożności: Zapoznaj się z AD2V Night Vision Goggles i niezbędnymi środkami w zakresie bezpieczeństwa.

Ustawienie: Podłącz kabel zasilanie / dane( pkt 4) do baterii (Power-Pack), podłączając do gniazda z CZARNĄ
osłonką (pkt 18).

Uwaga: Nie podłączać do gniazda z szarą osłonką (pkt 20). Patrz diagram.

Aktywacja: Wcisnąć włącznik On / Off ( pkt 14) w kierunku użytkownika.
Upewnij się, że preselektor do Wewnętrznej / Zewnętrznej Kamery (pkt 15) jest ustawiony w pozycji do wewnątrz
(w kierunku do użytkownika).

Załóż gogle: Przytwierdź baterie (Power-Pack) i kabel do ciała tak blisko jak to możliwe. Umieść gogle na głowie i
wyświetl obraz na ekranie.

Odległość oczu: Użyj śrub regulacyjnych, aby dostosować okulary dla obu oczu, aż zobaczysz tylko jeden obraz
obydwoma oczami. Upewnij się, aby wyśrodkować obie strony jednakowo.

Skupienie: Użyj tych samych śrub regulacyjnych lewego / prawego oka (pkt 2), aby skupiać okulary (pkt 3) dla właściwego
oka. Obrócić śrubę w kierunku ruchu wskazówek zegara do momentu zatrzymania a następnie rozpocząć
obracając licznik zegara aż do uzyskania ostrego obrazu. (Uwaga: Zawsze przy ustawianiu ostrości drugie oko musi
być zamknięte).

NSTRUKCJA OBSŁUGI

Dane na ekranie: Gdy AD2V jest włączony, ekran dostarcza wiele informacji, np. 'LIGHT (ŚWIATŁO)” wskazuje na
wykrycie "światła widzialnego”. Można tą informację wyłączyć przez wciśnięcie przycisku on / off 'data-selectionswitch'
(pkt 19) w kierunku pozycji zewnętrznej (z dala od ciała użytkownika) na 3 sekundy.

Oświetlenie w podczerwieni (IR): Można włączyć wbudowane DIODY IR (do stosowania w całkowitej ciemności)
poprzez przekręcenie regulatora IR ( pkt 16). W razie potrzeby można dostosować intensywność podczerwieni w
zależności od warunków otoczenia. Jeżeli funkcja danych ‘fade-in' jest aktywna, na ekranie będzie można zobaczyć
intensywność IR (IR 0-99).

Regulacja czułości: Możesz ustawić światłoczułość systemu do środowiska przez użycie the SENSITIVITY
SWITCH ( pkt 6). Opcja data (dane) fade-in może pokazać opcje ‘LOW’ (standardowa / niska czułość) albo
'HIGH' (wysoka czułość) na ekranie.
(Uwaga: Podczas korzystania z dodatkowych diod wzmacniających IR w całkowitych ciemnościach, jakość obrazu będzie
lepsza w pozycji ‘LOW’, podczas gdy pozycja 'HIGH' jest preferowana do użytku zewnętrznego bez wsparcia diodami
wzmacniającymi IR.)

Dodatkowe funkcje: Preselektor dla wewnętrznej / zewnętrznej kamery ( pkt 15) podobnie jak opcjonalne gniazdo na
dodatkowe funkcje ( pkt 20) i przełącznik do funkcji dodatkowych ( pkt 13) będą aktywowane, kiedy odpowiednie akcesoria
są podłączone.

ŁADOWANIE BATERII (Power-Pack' a)

Pojemność: Bateria powinna być zawsze naładowana w pełni przed użytkowaniem. Możesz sprawdzić poziom
naładowania baterii (minimum 99%) poprzez podgląd na ekranowym wskaźniku zasilania. W pełni naładowana bateria
(Power-Pack) wystarczy na ok. 8 godz. Jeżeli poziom naładowania baterii jest poniżej (10-20%), zaleca się wymianę
lub ponowne naładowanie baterii.

Ładowanie / Wymiana Baterii: odłącz baterię od Power-Pack’a naciskając zatrzask ( pkt 17) i przesuwając go w bok.
Przesuń załączony do baterii ROZGAŁĘZIACZ - ADAPTOR i podłącz do ładowarki.
Podczas ładowania zaświecą się wskaźniki (zielony / czerwony). Bateria jest w pełni naładowana gdy zostanie tylko
zielone światło.

UWAGA: Jeśli proces ładowania zostanie przerwany, (np: usunięciem baterii z ładowarki lub awarią zasilania), ładowarka
musi być odłączona od sieci na 20s przed ponowieniem procesu ładowania. Poziom naładowania baterii
należ sprawdzić przed użyciem gogli.
